以東京大學研究生院工學系研究科的染谷隆夫教授為中心的研究小組在2018年2月18日發表了:和大日本印刷公司共同開發了輕薄型“皮膚顯示”。這是一個把皮膚傳感和皮膚顯示一體化的系統，它可以通過和皮膚的親密接觸來測量人體信號并實現顯示。因此在家里就可以輕松實現個人的健康管理。
這款新開發的“皮膚顯示”在輕薄、伸縮自由的橡膠基板上以相等間隔埋入了16*24個微型LED。此款橡膠基板的厚度約為1mm，橡膠基板的反復收縮(收縮率45%)不會影響其電氣、機械的特性。據說，即使直接貼在皮膚上，也不會妨礙人體行動，同時也減輕了人們著裝時的負擔。
關于顯示的解析度，最大伸展狀態4mm、其實效面積是64*96mm，最小收縮狀態2.4mm、其實效面積是38*58mm。微型LED 單體的大小是1*0.5mm，發光波長630nm，驅動電壓2V，最大功率13.8mW。

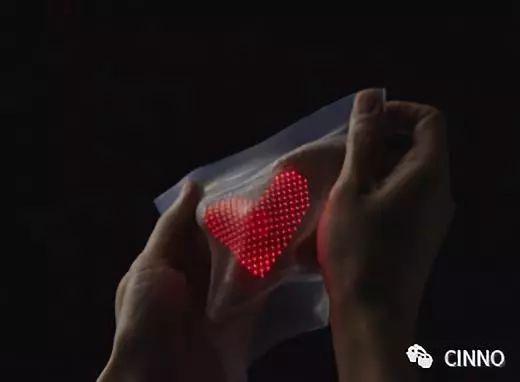

以上是薄型、伸縮自由的皮膚顯示，橡膠基板上相等間隔埋入了16*24個微型LED，厚度約1mm，反復伸縮(45%)電氣、機械上的特性不會有改變(可以點擊圖片放大顯示)。
此次開發的另一特點是：實現了橡膠基板的持久耐用性。使用LED等硬性電子部品和具有收縮性的軟性配線材料搭配的時候，兩種材料結合的部分會發生很大的應力，容易造成故障。此次開發避開了應力的集中，解決了應的問題。而且，配線具有伸縮性，采用了使用絲網印的銀配線技術，在微型LED 實裝上使用了鑲嵌和焊錫工藝，這些都是現有技術，具有提高量產性及降低成本的可能性。
這個研究小組也已經在開發一種使用納米網狀物和無線模塊的皮膚傳感器。直接貼在皮膚上，可以測量心電波。和“皮膚顯示”一體化的系統可以把測量的心電波用動畫表示出來，因此，從人體信號測量到信息表示，都不會給使用者增加負擔，能自然地進行健康管理。在這次研究里，通過橡膠基板顯示器也展示了已經儲存的心電圖的動畫。

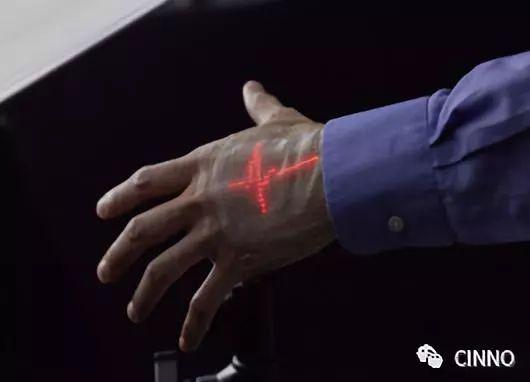

該顯示器可以把用皮膚傳感器測量到的心電圖用動畫的形式展示出來。通過使用和“皮膚顯示”一體化的系統，因為只是貼到皮膚上，輕巧而且不給使用者增加負擔.
關于此次共同的研究成果，他們考慮3年內實現量產，因此今后的研發方向是：生產設備構造的優化、信賴性的提高、制程的高度集中化和擴大顯示器尺寸等。
